Une habitation située en contrebas du réseau d’assainissement collectif ne peut pas toujours compter sur la gravité pour évacuer ses eaux usées. Dès que le point de rejet se trouve plus haut que les canalisations du logement, l’écoulement naturel devient impossible. Installer une pompe de relevage résout ce blocage hydraulique en propulsant mécaniquement les effluents vers le collecteur municipal, quel que soit le dénivelé à franchir.
Principe hydraulique d’une pompe de relevage domestique
Une pompe de relevage fonctionne selon un mécanisme simple : elle collecte les eaux dans une cuve enterrée (appelée poste ou station de relevage), puis les refoule sous pression vers le réseau situé en amont. Le déclenchement se fait automatiquement grâce à un flotteur qui détecte le niveau d’eau dans la cuve. Quand le seuil est atteint, le moteur s’enclenche et pousse le liquide à travers une conduite de refoulement.
A découvrir également : Les meilleures conditions pour installer des panneaux solaires chez soi
La hauteur manométrique totale, c’est-à-dire la différence d’altitude entre le point bas de collecte et le point haut de rejet, additionné aux pertes de charge dans les tuyaux, détermine la puissance nécessaire du moteur. Un clapet anti-retour, installé sur la conduite de refoulement, empêche les eaux refoulées de redescendre dans la cuve une fois la pompe arrêtée.
Ce dispositif s’applique aussi bien aux eaux usées domestiques (douche, lavabo, WC) qu’aux eaux claires d’infiltration ou de drainage. La distinction entre ces deux catégories conditionne directement le type de pompe à sélectionner.
A lire également : Turbo éolienne domestique : innovation et performance énergétique
Types de pompes de relevage : roue vortex, broyeur et pompe submersible
Le choix du modèle dépend de la nature des effluents à traiter. Deux grandes familles de mécanismes se distinguent par leur capacité à gérer les matières solides.
La pompe à roue vortex crée un tourbillon qui aspire les eaux chargées de résidus sans contact direct entre les solides et la turbine. Elle convient aux eaux usées contenant des particules en suspension, mais pas de matières fibreuses volumineuses.
La pompe à broyeur intègre un système de découpe qui pulvérise les matières solides et fibreuses avant refoulement. Elle s’impose quand la station collecte les eaux de toilettes ou des résidus alimentaires susceptibles de colmater une conduite classique. L’installation et le diagnostic de terrain gagnent à être confiés à des professionnels qualifiés capables de dimensionner le système selon les contraintes réelles du site.
Pour les eaux claires (drainage de sous-sol, vidange de cave inondée), une pompe vide-cave ou une pompe immergée standard suffit. Les matériaux de fabrication varient selon l’usage : la fonte offre une résistance mécanique élevée, l’inox résiste mieux à la corrosion en milieu humide permanent.
- Pompe submersible automatique : installée directement dans la cuve, elle démarre et s’arrête sans intervention, adaptée à un fonctionnement continu
- Pompe vide-cave : conçue pour l’évacuation rapide d’eaux claires lors d’inondations ponctuelles ou de sinistres
- Pompe manuelle : utilisée en complément ou en secours, réservée à un usage occasionnel
Le dimensionnement correct repose sur trois paramètres : le volume d’eaux à traiter quotidiennement, le débit requis en pointe, et la hauteur de refoulement à vaincre. Un sous-dimensionnement entraîne des cycles de fonctionnement trop fréquents qui accélèrent l’usure du moteur.

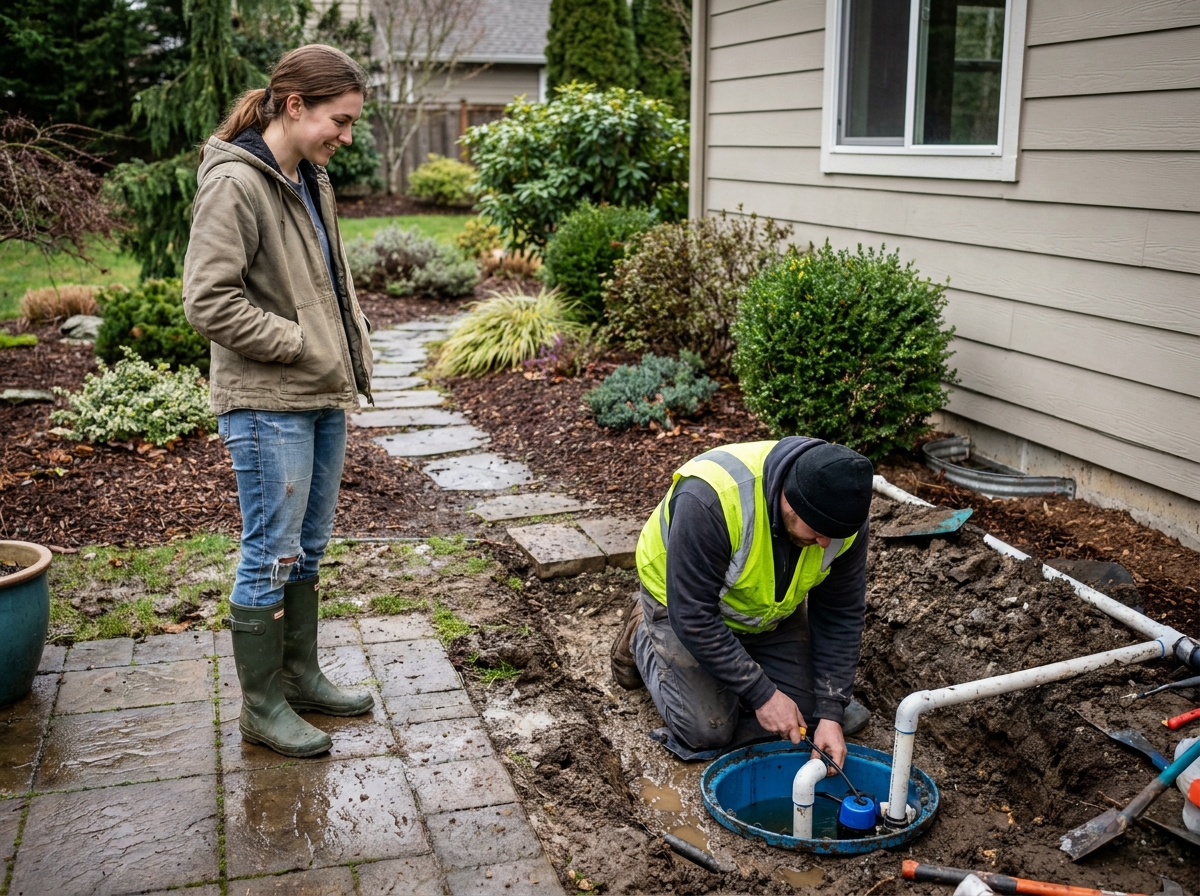

Installation d’une pompe de relevage : contraintes techniques à respecter
La pose commence par le positionnement de la cuve de collecte. Celle-ci doit être enterrée au point le plus bas du réseau intérieur, dans un regard étanche accessible pour la maintenance. La pente des canalisations d’amenée vers la cuve garantit un écoulement gravitaire correct des eaux depuis chaque appareil sanitaire jusqu’au poste de relevage.
La conduite de refoulement doit être équipée d’un clapet anti-retour et d’une vanne d’isolement. Le raccordement au réseau d’assainissement en amont nécessite un regard de branchement conforme aux prescriptions du service d’assainissement local.
La sécurité électrique constitue un point non négociable. Un disjoncteur magnéto-thermique dédié et une mise à la terre protègent le circuit contre les surintensités et les défauts d’isolement. L’alimentation électrique de la pompe doit être indépendante des autres circuits du logement pour éviter qu’un déclenchement intempestif ne coupe le relevage.
Entretien d’une pompe de relevage : opérations préventives
Un poste de relevage nécessite une surveillance régulière pour maintenir ses performances. Les interventions préventives portent sur quelques composants précis.
- Vérification du flotteur : un flotteur bloqué empêche le déclenchement automatique et peut provoquer un débordement de la cuve
- Contrôle du clapet anti-retour : un clapet défaillant laisse les eaux refoulées redescendre, ce qui surcharge la pompe et provoque des redémarrages en boucle
- Inspection de l’état d’usure de la turbine et des joints : les matières fibreuses enroulées autour de l’axe réduisent le débit et forcent le moteur
- Nettoyage de la cuve : les dépôts de graisse et de boue qui s’accumulent au fond réduisent le volume utile et favorisent les odeurs
Un passage annuel par un technicien limite l’encrassement et allonge la durée de vie de l’ensemble. Remplacer les pièces d’usure avant la panne coûte toujours moins cher qu’une intervention d’urgence sur un système bloqué.
Les particuliers peuvent assurer une partie de la surveillance courante (vérification visuelle du flotteur, test de déclenchement), mais le nettoyage complet de la cuve et le remplacement des composants mécaniques relèvent d’une intervention spécialisée.
Budget et arbitrages pour une installation de relevage
Le coût total dépend du volume de la cuve, de la puissance de la pompe, de la longueur de la conduite de refoulement et de la complexité du terrassement. Un terrain rocheux ou un accès difficile pour les engins augmentent significativement le poste travaux.
Prévoir dès la conception une trappe d’accès suffisamment large pour extraire la pompe sans démonter la cuve fait gagner du temps et de l’argent sur chaque intervention de maintenance. Une alimentation électrique fiable et un circuit dédié évitent les dysfonctionnements liés aux coupures ou aux surtensions.
Le choix des matériaux de cuve (béton, polyéthylène) et de conduite (PVC pression, PEHD) influence la longévité de l’installation. Le polyéthylène résiste bien aux sols acides, le béton offre une meilleure stabilité mécanique dans les terrains instables.
Une pompe de relevage correctement dimensionnée, posée dans les règles et entretenue chaque année transforme durablement le drainage d’une habitation. Les sous-sols, buanderies et salles d’eau en contrebas retrouvent une utilisation normale, sans risque de refoulement ni d’humidité persistante.
